他車流用ネタ GRBインプレッサ WRX sti サイドダクトをレガシィへ取り付け

GRB(及びGRF) WRX stiバージョンのフロントバンパーにはサイドダクトが標準で採用されています。
このダクト、何の効果があるのか調べたところオイルクーラーなどを追加した場合においては排熱の為に役立つようですが、それらの冷却パーツを取り付け無いのであればダクトの意味は殆ど無いようです。
インプレッサWRX stiと言う車は結構レースなどに使用されることが多く、従ってオイルクーラーを増設するケースも他車に比べて多いのと、レース規定(レギュレーション)などをクリア出来るように予めこのダクトを装着した上で車両デザインが決定したのだと思います。
このサイドダクト見た目は格好良いです。
またバンパーと一体形状になっている訳では無く、ダクトカバーになっているので他車へ流用して取り付けることも可能です。
私のレガシィではオイルクーラーなどは増設していません。
と言うことはこのサイドダクトを取り付けても何ら意味は無いと言うことです。
ただ、お手軽価格で、また取り付けも簡単そうなので取り付けてみようかと思ったまでです。
バンパーサイドへの穴開けをしなければいけませんが、穴さえ開けたら基本的にポン付けが出来るようです。
本体価格は比較的安く、塗装済みにも関わらず片側3千円程です。
つまり左右で6千円程と言うことです。
尚、このダクトは同じスバル車でしか取り付けが出来ない訳ではありません。
ネットで調べたらトヨタ車やマツダ車、ホンダ車など様々な車種へ流用して取り付けを行っている人が結構いました。
私もそれに習って真似をしてみることにしました。

一言断りを入れておくと、このダクトはどのような車種でも取り付けが出来る訳では無いと思います。
通常バンパーの裏側(内部)は空洞になっていると思いますが、場所によってはフレームがあったり、また何かしらのユニットが取り付けられている場合もあります。
よって取り付けようかと考えている部分の内部が、ダクトが取り付けられる奥行きと面積があるのかを調べる必要はあります。
何も調べもせずにいきなり穴開け加工に入って、実は取り付け出来ませんでしたとでもなれば、それを直すのには相当の費用が掛かります。
よってこの作業に入る前には取り付けようかと検討した裏側の構造などをしっかり確認して下さい。

用意するものはGRB用サイドダクトと強力な両面テープ。
工具は大型のカッターナイフかハンドソーなんかで大丈夫だと思いますが、場合によっては内装ハガシのようなものも必要になるかもしれません。
取り付けは強力な両面テープで問題は無いと思いますが、湾曲が強い場合は取り付ける素材に適した接着剤を使用するか、端をビスで固定する必要があるかもしれません。
それとキズ付き防止にマスキングテープ(養生テープ)を用意して下さい。

平面上であればかなり簡単に取り付けが出来ると思います。
湾曲したところに取り付けるのであればヒートガン(ホットガン)で少しダクトを熱して変形させながら工夫して取り付ける必要があるかもしれません。
そうなるとヒートガンも用意しておいた方が良いでしょう。


ホームセンターなどで購入すると安くても5千円くらいしますが、通販なら激安ですね。
ちなみに私もこれと全く一緒のものを3年くらい前に購入していますが、その時は通販でも4千円くらいしていたと記憶しています。
最近はかなり安くなりましたね…

私が以前購入したものは温度調節は2段階しか出来ませんでしたが、無段階で温度調節が出来、またその温度をLEDのインジケーターで表示してくれる高性能なヒートガンもあります。
価格は高くなりますが温度調節が出来るので利用範囲もかなり広がると思います。

ヒートガンセット HG-10S
価格:6995円(税込、送料別)





サイドダクトはありがたいことに塗装済みとなっています。
ただし当然ですがインプレッサと同色のものしか用意されていませんので、他車では色違いが気になる場合もあるかもしれません。
私の車は同じスバル車と言うこともあり、運良くボディカラーと一緒のものが用意されていました。
スバル車の黒色はいくつかあります。
その中でGRBインプレッサWRX stiが採用しているボディカラーはオブシディアンブラックパールでした。
私のレガシィも同じカラーです。

と言うことで早速ディーラーで該当するパーツを取り寄せてもらいました。

右:57731FG150○○
左:57731FG160○○
※末尾「○○」の下2桁はアルファベット表記になっていてカラーを表しています。
わかる範囲で品番も記載しておきますが、確実とは言えないので最終的にはディーラーで確認して下さい。
表記しているアルファベットを下2桁に入れて下さい。
例えば右側のサイドダクトで黒色のものが欲しければ57731FG150VWと言う品番になります。
オブシディアンブラックパール:VW
WRブルーマイカ:PG
ミッドナイトブルーパール:IM
ダークグレーメタリック:EN
スパークシルバーメタリック:TI
ライトニングレッド:RL(販売終了の可能性あり)
ピュアホワイト:WG(販売終了の可能性あり)
※2012年からボディカラーは一新されていますので、上記のカラーでは一部在庫が無いかもしれません。
現行は「オプシディアンブラック・パール(VW)」「アイスシルバー・メタリック(TQ)」「プラズマブルー・シリカ(I4)」「WRブルー・マイカ(PG)」「サテンホワイト・パール(WU)」「ダークグレー・メタリック(EN)」の6色となっています。

価格は1個税込3,045円です。左右で2個必要となり合計6,090円になります。
※私がいつもお世話になっているディーラーでの実際の価格です。地域によって若干価格差が生じる可能性はありますが、それでも100円以内だと思います。
※スバルカード(クレジットカード)に入会している人は5%の割引があります。
※サテンホワイト・パールなどオプションカラーでは価格がアップするかもしれません。
※これ以外のカラーが用意されているかもしれません。確認はディーラーでお願いします。

スバルディーラーで取り寄せ可能です。
他車に乗っているからと言って販売を断られることは決してありませんので、心配せずスバルディーラーに行って品番を伝え取り寄せしてもらって下さい。

尚、他社の車両へ取り付けをされる場合、当然ですがボディカラーとダクトカバーの色は異なります。
所有されている車と同色に塗装してもらうには費用が掛かります。
こんなパーツでも業者に頼むと左右合わせたら2万円くらい掛かるかもしれません。
そんな場合はあえて色柄が違うカーボン製のサイドダクトを取り付けると言う手もあります。
本体代金はカーボン製と言うこともあり結構高いのですが、塗装代が掛からないのでむしろこちらを取り付けた方が安いと思います。
しかもカーボンなので見た目のインパクトも増します。


カーボン製のサイドダクトは見た目が格好良いので、初めコレを取り付けようかとかなり悩みました。
しかし私の場合は純正色が手に入ることから今回は予算を考慮し純正のダクトにしておきました。
もし純正色が無ければ、トータルコストや見た目を考えたら確実にカーボン製のダクトにしていたでしょう。

ちなみにこのカーボン製ダクトは熱を加えてもあまり変形しないようです。
取り付ける面が比較的フラットであれば問題ありませんが、湾曲しているような箇所への取付であればスバル純正のダクトを購入し、それに熱を加えて変形させながら取り付けた方が綺麗に収まると思います。
もし色違いが気になるようであればDIYにてスプレー缶で塗装してしまっても良いでしょう。

※ダクトの素材はポリプロピレンです。そのまま塗装すると剥がれる可能性もあるのでプライマーで下地処理はしておいた方が安心です。

さて、ダクトですがスバルディーラーで発注してからおおよそ4日程で手元に届きました。
Exhaustport
コチラが届いたダクトで、スバル純正色の「オブシディアンブラックパール」です。

本来インプレッサWRX stiのパーツを同じスバルとは言え全く違う車種(レガシィ)に取り付けるのですから当然ながら加工は必要です。
バンパーの穴開けは当然ですが、それ以外にダクト側も僅かに加工が必要です。

ダクトの裏側で干渉しそうな部分を前もってニッパーやカッターなどでカットしておきました。
Exhaustport1
※現物合わせをしつつ、干渉した時点で切除しても問題ありません。

このサイドダクトを取り付ける上で一番難しいのはバンパーへいかに正確な位置で正確な大きさの穴を開けるかだと思います。
失敗は許されません。
そこで型紙を作ることにしました。

型紙の作り方はいたって単純です。
まずダクトを紙の上に置き、ペンでなぞります。
その後スキャナーで読み込み、不要な部分をトリミングします。
その後VectorWorksと言うCAD(設計図面作成ソフト)にその画像を取り込んでから補正して行きました。
それから最後にA4用紙にプリントアウトし、一度型紙をダクトに当ててみて、誤差を修正し、またCADで誤差のあった部分を補正し、と言ったことを数回繰り返してやっとほぼ正確な型紙を作ることが出来ました。
かなり面倒なことをしているように思いますが、やはり型紙は重要だと思ったのであまり手抜きはしたくありませんでした。
正確な位置決めをしてから穴開けをしなくては左右でズレが生じますし、またバランスも悪くなってしまいます。それと大きめに穴開けをした場合ですが、万が一両面テープが剥がれたら走行時にダクトが落下してしまう可能性も考えられます。
そのようなことを極力避けたいと思いピッタリとはまる穴を開けて、少しキツイくらいでダクトを取り付けてやった方が外れる心配もまず無いと言えるでしょう。
そんな訳で私は型紙作りを一番慎重に行いました。
実際出来た型紙は誤差1mm程度のもので、この型紙通りに穴開けをしたら綺麗に取り付けが出来ると思います。

コチラがその型紙です。
※この型紙は訂正前のものなので若干形状が合っていません。
Pattern_forblog



型紙もできたことですし、早速サイドダクトの取り付け作業に入ります。
※型紙はプリントアウトしたプリント用紙をそのまま貼り付けるには貧弱で、形状も定まりにくいです。
よって厚紙(お菓子などのパッケージに使われているような厚めのボール紙など)にプリント用紙を糊などで貼り付け、それをプリントアウトした型通りにカットしてやれば良いでしょう。



とりあえずバンパー周辺は洗っておいた方が良いです。汚れたまま作業をしたらバンパーには小キズが付いてしまう可能性があります。

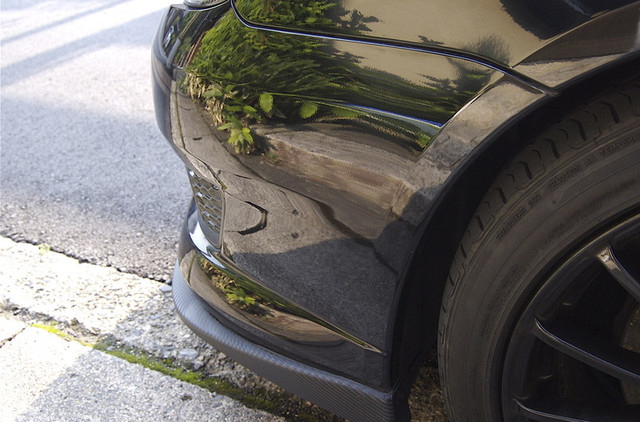

加工前の状態です。
Bumperside


型紙を希望の場所に貼り付けます。
Exhaustportcut1
フェンダーのアーチラインに沿って少し盛り上がっている部分がありますので、それに合わせるようにすれば比較的位置決めはしやすいかもしれません。

あとは型紙に沿って印を付けてやります。
カットする方法はエアーソーと言う工具を使用したり、または塩ビなどをカットするハンドソーなどを使用しても良いでしょうが、私は100円のカッターで切り取りました。
細いカッターナイフでは直ぐに刃が折れてしまいますが、太いカッターナイフならバンパーくらいカット出来るものなんですよ。
ただし軽い力で切り抜くことが出来る訳ではありません。
一番始めはカッターの刃がバンパーを貫通するように、慎重にゆっくり力を入れてやると良いでしょう。
貫通したら力をゆっくり入れつつパンパーをカットして行きます。
一つ注意しなければならないのは円(弧)を描いているコーナー部分です。
力任せにコーナーでカッターの刃を曲げながらカットして行けばカッターの刃は折れます。
その時に下手したらバンパーにキズを付けてしまうかもしれません。
実は私が実際少しキズを付けてしまいました。コーナー部で少し強引にカッターの刃を曲げて行ったところ刃が折れ、勢い余ってバンパーの下側の隅の方に線キズを付けてしまいました。
かなり下の部分なのでそこまで目立たなかったのが幸いでしたが、失敗をしたことが少しショックでした。
そんな訳でコーナー部はあまり無理をしないで、カッターの刃を少しづつ入れてカットして下さい。
※心配であればコーナー部分は少し内側のラインでカットし、くり抜き終えた後で少しづつコーナーをカットして微調整をすれば良いでしょう。

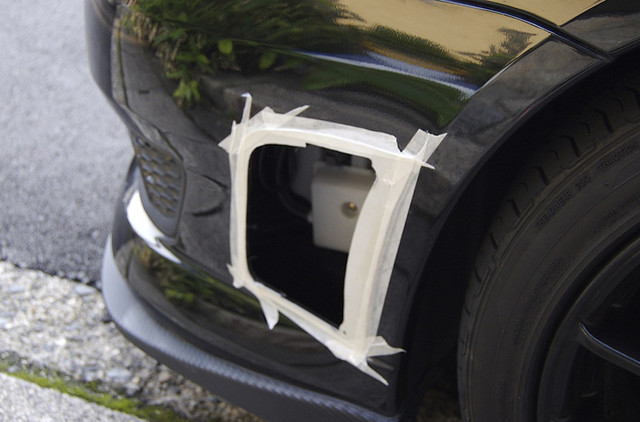

これがカッターで切り取った状態です。
Exhaustportcut2


型紙を外してみます。
Exhaustportcut3
ちゃんと切れているでしょ!?


あとはサイドダクトをハメ込むだけです。

他車用のものを流用している訳ですから、サイドダクトをそのまま取り付けても外れてしまいます。
そこで強力な両面テープをダクトの裏側に貼り付けておきます。
Exhaustport2


ダクトを穴開けしたバンパーに取り付けます。
Installation

バンパーの面とダクトの形状が合いませんので、私はヒートガン(ホットガン)で結構高温になるまで暖め、柔らかくなったところでバンパーに押し付けて形状を整えました。
しかし一部失敗してしまいました。
かなり高温にし過ぎたことでもの凄く柔らかくなり、形状は整えやすくなったのですが、その反対に柔らか過ぎて軍手の繊維の跡が少しついてしまいました。
再度ヒートガンで柔らかくし繊維跡をあまり目立たないようにはしましたが、それでも50cm程まで近づいたらその跡が少しわかってしまいます。

別角度からです。
Installation2
バンパーの形状に合わせる為、前側の部分も熱を加えて変形させていますが少し失敗です。

もしヒートガンを使用する場合はあまり高温にし過ぎないで「ちょっと熱いかな!?」くらいでやめておいた方が良いと思います。
熱くし過ぎた場合はちょっと冷めるまで待った方が良いです。
熱すぎると手形や軍手の繊維などの型が付いてしまいます。
そしてあまりにも高温に熱し過ぎるとおそらくですがバンパー本体も変形し出すでしょう。
そうなると修正するのが困難になりますので、暖めては少し触ってみるなどして温度を確かめつつ作業した方が良いと思います。
尚、ヒートガンで熱を加える場合は火傷しないように必ず軍手はしておいた方が良いです。
熱して柔らかくなったダクトの整形ですが、冷えて固まるまで抑えておかなければ元に戻ろうとします。
よって固まるまでしばらく押さえておかなければなりませんが、長時間押さえるのは大変です。
そんな場合はエアーダスターと言って、PCなどの埃を飛ばすスプレー缶がありますが、それを逆さにしてやれば冷却されたエアーが吹き出しますので、それで冷やすと時間短縮が出来ますしとても楽です。



以上が助手席側での作業内容です。逆側も作業内容は一緒です。

一応上記での失敗も踏まえて運転席側はちょっと慎重に作業をしてみました。

Masking
とりあえすマスキングです。こちらは養生テープを周囲に貼り付けておきました。


カット作業は慎重に行って下さい。
Cutting
100円カッターですが十分使えます。
カッターの刃をゆっくり貫通するまで入れて行き、その後ゆっくり押し込みながらカットして行きます。
角の部分は一気にカットするのでは無く、軽く少しづつ刃を入れるようにして下さい。

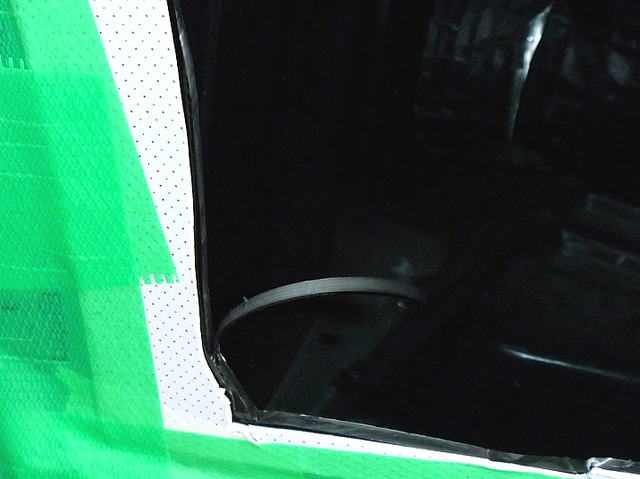

全てカットし終わったら微調整をします。
Modify
このように少しづつカットして開口を広げてやります。

調整が終わったらダクトをハメ込みます。
もしダクトが上手く取り付けられない場合はどこか干渉しているところが無いかを確認し、干渉していそうな箇所があればそこを少しづつ切り取って行けば良いです。
Beforerevision2
これがダクトをそのまま取り付けた状態です。本来インプレッサのフロントバンパー形状に合わせて作られているものなのでレガシィBP/BLの2.0GT spec.B(後期型)のバンパーにジャストフィットはしてくれません。
ご覧頂いたらおわかりの通り「浮き」が生じています。

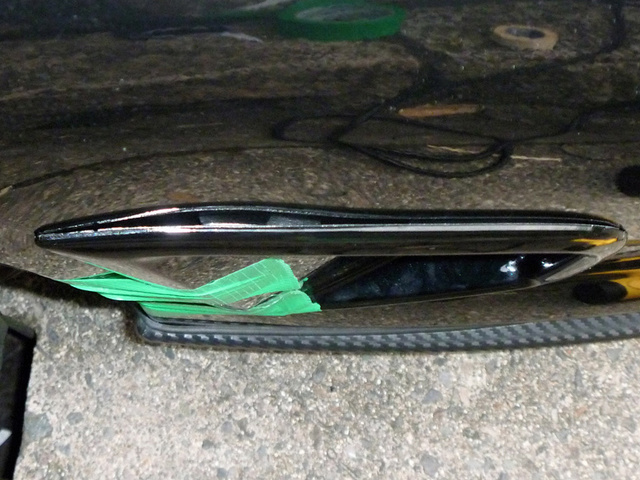

上から見た状態です。
バンパーの側面がアール(弧)を描いているのでダクトのツラと合いません。
Beforerevision

これに熱を加えて調整して行きます。

画像はありませんが、ヒートガンでちょっと熱くなるまで暖めます。
結構熱くなったら軽く手を当ててみて下さい。
火傷に注意して下さいね。
軽く押して「フニャ」と変形するくらいであれば熱し過ぎです。
30秒程待った方が良いでしょう。
あとはマスキング(養生)をしてから軍手をはめて、それから手で押しながら成形をして下さい。
冷えるまで押し続けるのはかなり大変です。
そこでエアーダスターの登場です。
缶を逆さにして吹き付けてやると冷却エアーが吹き出します。

こちらが押さえ付けながら冷却されたエアーを吹き付けた直後の状態です。
Cooling_2
もの凄く冷たい気体なので直接手に吹き付け無いで下さい。
また万が一かかっても大丈夫なように軍手をした方が良いでしょう。
押さえつけたその周囲に吹き付けて回りから冷やして下さい。

十分冷えたら手を離しても大丈夫です。
形状が整えられたかマスキングを剥がして確認して下さい。
もしまだ浮いている部分があれば再度ヒートガンで熱して強めに押さえ付けて下さい。
Afterrevision

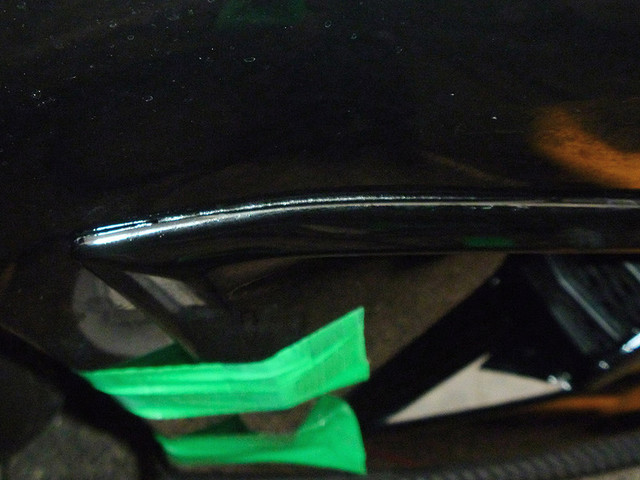

上手く行きました。ダクトがバンパーの形状に合っています。

このようにヒートガンで暖めながら成形し、その後冷却してカタチを固定させます。

浮いた部分を全て整えたら完成です。

車種によってはバンパーが複雑な形(デザイン)のものもあり、ダクトを熱で変形させたとしても、どうしても隙間が出る場合もあります。
それが気になるようであればその隙間にコーキング剤を注入して隙間を埋めてやっても良いかもしれませんね。
※黒色や白色のボディであれば市販のコーキング剤をそのまま使用出来ますが、青や赤のボディカラーであればコーキング剤に顔料を混ぜて近い色のコーキング剤を自作することは可能です。
ここらへんは「コーキング 顔料」などのキーワードで検索して下さい。



今回の流用ネタ、掛かった費用も結構安かったので意外とオススメですよ。



尚、希望者には型紙を無償でメールに添付してお送りしていましたが、おおよそ半数の人はせっかく型紙をお送りしたにも関わらず、その後一切礼の一言もありません。
よってしばらく型紙の送付は中止したいと思います。
ただし「必ず取り付け後の報告をする」と言う人に対してのみ型紙を送付しても構いません。
この場合型紙を使用し、取り付けが完了しましたらご意見やご感想はこのブログのコメントに必ずして下さい。
またもしブログなんかを書かれているようであればリンクを貼るか、トラックバックをお願いします。

手間を掛けた型紙を何の面識も無い人にお送りするのですから、礼の一言くらい入れるのが最低限のマナーかと思いますよ。
コメントを入れるのが面倒だとか、何で礼なんかしなければならないんだ、なんて思われる人はご自身で型紙はお作り下さい。

最終原寸の型紙が欲しければメッセージに「型紙希望」と記載して下さい。
もしみんカラやその他のブログをやっている人は、コメント記入時にメールアドレスの入力欄とURL記入欄がありますが、そのURL記入欄にブログのアドレスを入力して下さい。
※みんカラなどブログのURLを記入頂いている人に対しては型紙をお送りします。
※コメント記入時にはメールアドレスの記入欄がありますが、フリーメールアドレス宛では希に添付出来なかったり、読み込みエラーが起きることがあるようなので通常のアドレスを入力して下さい。




*2015年6月7日追記*
型紙を送付させて頂いた方より取付の状況をメールに添付して頂いたので、こちらに画像のみですが掲載させて頂きます。
車両はスバルのエクシーガです。
※お送り頂いた画像へ、当方においては一切編集は加えておりません

017_800




022_800




024_800




026_800




027_800




028_800




029_800




030_800
